Вентиляция бизнес-центров
Компания «ЭкоЭнерговент» занимается внедрением технологических решений в области энергосбережения и кондиционирования систем вентиляции для бизнес-комплексов. Мы используем лучшие комплектующие, сертифицированные Eurovent. Среди наших клиентов Сбербанк, Газпром, Газпромнефть и другие.
Представляем Вам технические решения, выполненные на базе инновационного энергосберегающего оборудования концерна EXHAUSTO (Дания),удовлетворяющего высочайшим европейским требованиям по компактности и энергоэффективности.
Описание систем вентиляции и кондиционирования
Опираясь на собственный опыт и анализируя технические решения зарубежных компаний, можно перечислить основные требования систем вентиляции в офисных комплексах:
- Экономичность в процессе эксплуатации
- Низкие затраты на подключение систем к энергоносителям на стадии строительства
- Высокая окупаемость систем, в течение 2-4 лет после сдачи в эксплуатацию
- Низкий уровень шума
- Высокие показатели комфорта воздухораспределения и снятия 100% теплоизбытков
- Оперативная смена режимов работы
- 100% подача свежего воздуха в помещение без наличия примеси отработанного (т. е. отсутствие рециркуляции), гигиеничность
- Высокая надежность систем
- Возможность управления систем с центрального диспетчерского пульта
- Срок службы систем не менее 15 лет.
Компания “ЭкоЭнергоВент” (Санкт-Петербург) предлагает реализовать технические решения на базе оборудования концерна EXHAUSTO (Дания), отвечающего приведенным выше критериям.
Предлагаем Вашему вниманию техническое сравнение и экономическое обоснование различных инженерных решений:
- Системы вентиляции — система центрального кондиционирования с использованием систем вентиляции EXHAUSTO, с применением выскоэффективных РНП (рекуператоров нового поколения).
- Системы кондиционирования — система центрального кондиционирования с использованием систем вентиляции EXHAUSTO, система чиллера и сверхтихих канальных фанкойлов R-AirZone.
- Системы вентиляции с переменным расходом воздуха(VAV)
Техническое решение для системы вентиляции: Вентиляционные агрегаты EXHAUSTO с РНП горизонтального исполнения
Предлагается схема установки вентиляционного оборудования с регулированием расхода приточного и вытяжного воздуха на основе модели EXHAUSTO с РНП *.

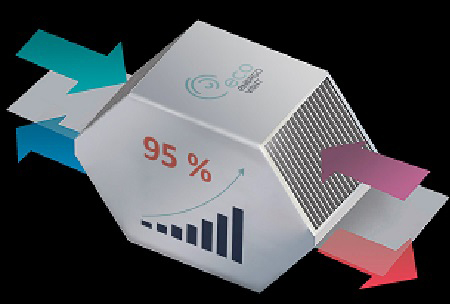

Система будет состоять из приточно-вытяжного энергосберегающего агрегата с инновационным рекуператором горизонтального исполнения, секции жидкостного охлаждения и секции жидкостного нагрева.
Энергосбережение происходит за счет применения высокоэффективного рекуператора тепла с КПД до 92%, а так же высокотехнологичных вентиляторов с повышенной энергетической эффективностью, которые гарантируют минимальный расход электроэнергии.
Система автоматики изготавливается производителем EXHAUSTO на базе самых высококачественных компонентов и монтируется в заводских условиях в саму установку, т.е. нет никаких отдельных щитов управления. Управление осуществляется с цветного графического пульта дисплейного типа, либо с центрального диспетчерского пульта.
Такая компоновка оборудования обеспечит экономию тепловой энергии при эксплуатации от 4 до 10 раз по сравнению с классическими вариантами (без рекуперации и с рекуперацией), требует значительно меньшего количества инвестиций на обеспечение установок теплом на этапе строительства, позволяет экономить до 20-30% электрической энергии по сравнению с аналогами.
Преимущества
- Новое поколение рекуператоров.
- Отсутствует переток воздуха в рекуператоре.
- Эффективная работа системы при дисбалансе между притоком и вытяжкой, до 50%.
- Стабильная работа рекуператора, при высокой влажности вытяжного воздуха.
- Минимальные затраты при эксплуатации благодаря высокому КПД агрегатов, КПД до 92%.
* РНП- Рекуператор нового поколения
Техническое сравнение
Предлагаем Вам рассмотреть оценочный расчет экономической целесообразности использования технического решения ЭкоЭнергоВент, выполненного на базе энергосберегающего вентиляционного оборудования с РНП, по сравнению со стандартным решением на базе приточно-вытяжных систем с роторным рекуператором:
Расход воздуха — 50 000 м 3/ч
Температура наружного воздуха -24 С
Температура приточного воздуха +20 С
| Характеристика затрат для вентиляционных систем. | Приточно-вытяжные системы с роторным рекуператором. | Решение ЭкоЭнергоВент. (Приточно-вытяжные системы с РНП) |
| Необходимое количество тепла для калориферов вент. агрегатов. | 130 кВт/ч | 46 кВт/ч |
| Экономия подводимого тепла. | — | 84 кВт/ч |
| Экономия на подключении мощностей. | — | 1 100 000 руб. |
| Количество потребленного тепла за год, кВт / Гкал | 367 520,4 кВт/316 Гкал | 87789,6 кВт/75,5 Гкал |
| Стоимость потребленного тепла. 1 Гкал = 2 000руб. |
632 000 руб. в год | 151 000 руб. в год |
| Экономия за год на потреблении тепла. | — | 481 000 руб./год |
| Итого экономия за первый год эксплуатации. | — | 1 581 000 руб. |
Экономия в течение 15 лет составляет 8 315 000 рублей.
| Сравнение потребительских качеств систем с роторным рекуператором и РНП ЭкоЭнергоВент | ||
| Роторный | Решение ЭЭВ | |
| Гигиеничность | Нет | Да |
| Перенос бактерий и болезнетворных микробов | Переносит | Не переносит |
| Перенос запахов | Переносит запахи | Не переносит запахи |
| Вращающиеся части(надежность) | Ротор, привод, ремень | Отсутствуют |
| Работа при высокой RH% ОВ Эффективная работа с дисбалансом |
Выходит из строя | Стабильно работает |
| КПД | До 85% | 92% |
Техническое решение для системы кондиционирования: Система чиллера и сверхтихих фанкойлов R-AirZone или система эжекционных доводчиков (балки)

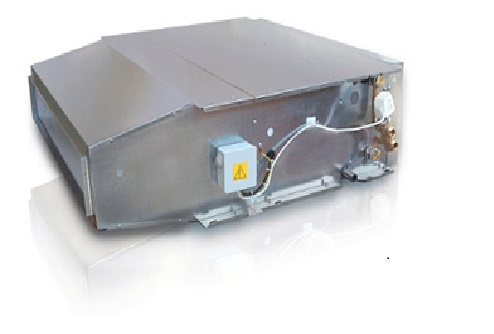

Система сверхтихих канальных фанкойлов
Для поддержания температурного режима в холодный и теплый период года, а также для обеспечения воздухораспределения предлагается система сверхтихих канальных фанкойлов с раздачей охлажденного приточного воздуха через распределители любого типа. Данная система является наиболее приемлемой по совокупности технических характеристик (уровень шума, эффективность, подача свежего воздуха) и не вызывает сложностей при монтаже и наладке.
Инновационная компоновка вентиляторной группы с использованием энергоэффективных вентиляторов 5-го поколения позволяет добиться практически бесшумной работы системы при максимальной эффективности и быстроте создания комфортного микроклимата.
Фанкойл выполнен для скрытой установки под потолком с возможностью горизонтального/вертикального выхода воздуха.
Нет ограничений в дизайнерских решениях

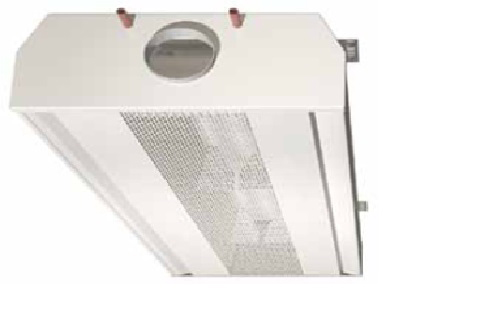

Система эжекционных доводчиков(балки)
Одним из вариантов технических решений для поддержания температурного режима в различных зонах в холодный и теплый период года, а также для обеспечения воздухораспределения может предлагаться система эжекционных доводчиков устанавливаемых в каждом помещении. Надо помнить, что балки сильно ограничивают заказчика в выборе дизайнерских решений, так как они громозкие и не эффективны с точки зрения холодопроизводительности. Большую часть видимого потолка будут занимать балки.
Техническое сравнение
| Эжекционные доводчики(балки) . | Решение ЭкоЭнергоВент. (Система чиллер и канальный фанкойл R — AirZone) | |
| Конденсат | Есть риск выпадения | Система отвода конденсата |
| Снятие полных теплоизбытков | — | + |
| Подача свежего воздуха | + | + |
| Максимальная холодпроизводительность, 1 шт., кВт |
2,5 кВт | 6 кВт |
| Расход воздуха, м3/ч | До 200 м3/ч | До 1600 м3/ч |
| Система автоматического управления | + | + |
Рассмотрим пример экономической целесообразности использования технических решений на базе: климатических балок и канальных фанкойлов для системы кондиционирования, для объекта «Бизнес-центр класса А в г. Новосибирск»:
| Характеристика затрат для вентиляционных систем. | Климатические балки. | Решение ЭкоЭнергоВент (Канальные фанкойлы R — AirZone). |
| Холодильная мощность, 1 шт. | 2,7 кВт | 5 кВт |
| Количество, шт. | 276 шт. | 138 шт. |
| Ориентировочная стоимость за 1 шт. | 3 500 евро | 2 500 евро |
| Ориентировочная стоимость комплекта оборудования | 966 000 евро | 345 000 евро |
| Требуемая холодильная мощность чиллера для вент.агрегатов | 591 кВт | 450 кВт |
| Ориентировочная экономия на чиллере | — | 45 000 евро |
| Требуемая эл.мощность для вентиляторов | — | 11 кВт |
| Стоимость подключения эл.мощностей 1кВт=50 000 руб |
— | 8 500 евро |
| Экономия на подключении эл.мощностей | 8 500 евро | — |
| Стоимость потребления эл.двигателей в течении летнего периода (150 дней) 1 кВт=4 руб. |
— | 1 600 евро |
| Экономия на потреблении эл.двигатлей | 1 600 евро | — |
| Экономия на подключении и потреблении эл.мощностей | 10 100 евро | — |
| Итого экономия на первоначальных инвестициях * | — | 647 400 евро |
Вывод:
* Для корректной работы климатических балок, требуется охлаждать воздух в вентиляционных агрегатах до 16 градусов для осушения воздуха, это необходимое условие для работы климатических балок без выпадения конденсата.
Применение технического решения на базе фанкойлов R — AirZone, не требует охлаждать воздух до 16 градусов. За счет применения фанкойлов R — AirZone можно сэкономить до 30% на холодильной мощности чиллера. Ориентировочная экономия на стоимости чиллера составит 45 000 евро.
Применяя техническое решение на базе фанкойлов R — AirZone , экономия на первоначальных инвестициях, составляет 647 400 евро.
Также стоит рассмотреть, два важных параметра: эффективность и комфорт.
Эффективность:
- Климатические балки, обладают большой инерцией и ограничены по мощности. Как правило, для изменения температуры на 1-2 градуса требуется 2-3 часа.
- Также стоит отметить, что при нахождении в помещении большого количества людей, будет выделяться значительное количество влаги, что приведет к снижению холодильной мощности балки до 2 раз, из-за риска выпадения конденсата, т.к система автоматики будет снижать расход холодоносителя
- Фанкойлы позволяют оперативно и в короткий срок получить комфортную температуру в помещениях.
Комфорт:
- Климатические балки имеют ограничения по расходу первичного воздуха, низкий уровень шума достигается только на 50%-60% производительности балки, однако эффективность балки резко снижается. При подаче 100% первичного воздуха на балку, уровень шума будет выше чем у фанкойла R — AirZone, при условии работы вентилятора фанкойла R — AirZone на 3-й (максимальной) скорости.
Можно сделать вывод, что применение климатических балок в системах вентиляции бизнес- комлексов значительно увеличивают первоначальные затраты, не гарантируя нужного микроклимата в помещениях на 100% и дальнейшая окупаемость данной системы может превышать 50 лет.
Применение технического решения на базе фанкойлов R-AirZone для системы кондиционирования, является оптимальным решением с точки зрения инвестиций и поддержания высокого уровня микроклимата.
| Таблица сравнения потребительских качеств | ||
| Балки | Фанкойлы Air Zone | |
| Высокая холодопроизводительность | — | + |
| Низкий уровень шума, при 100% работе (33-38 Дб) | — | + |
| Надежность | — | + |
| Простота наладки и эксплуатации | — | + |
| Полное снятие теплоизбытков | — | + |
| Срок службы 15-20 лет | + | + |
| Инертность | изменение температуры в помещении на 1-2 градуса, занимает 60-120 минут | изменение температуры в помещении на 1-2 градуса, занимает 2-5 минут |
| Окупаемость системы | Более 20 лет | 3-5 лет |
| Эффективность по холодопроизводительности | Может снижаться до 5% от номинала | 100% |
| Количество систем на кабинет 4х6 | 3 шт по 3 метра длинной | 1 шт |
Применение системы вентиляции совместно с комплексом переменного расхода воздуха (VAV)
Система вентиляции с переменным расходом воздуха(VAV), предназначена для регулирования подачи воздуха по потребности, с помощью зональных и сетевых заслонок, с системой автоматизации, с целью экономии энергоресурсов.
Данная система эффективна для помещений с простой системой воздуховодов (с прямыми участками), для таких объектов как: школы, садики, лаборатории. Где нет постоянного пребывания людей в помещениях и соответственно не требуется постоянная подача воздуха.
Для объектов с сложной системой воздуховодов (разветвленной сетью), такие как, бизнес-комплексы, гостиницы, административные помещения, применение системы зонального регулирования нецелесообразно с точки зрения энергоэффективности и затрат на данную систему.
Для таких объектов нужно соблюсти следующие условия:
- Сопротивление в сети должно составлять: 1 метр=1 Па.
- Система воздуховодов должна быть простая с прямыми участками, без резких поворотов и ответвлений.
- Большой диаметр сечения воздуховодов.
- При применении зональных и сетевых заслонок, скорость в воздуховоде должна быть не менее 7 м/с (иначе датчик давления, не сработает на закрытие заслонки), следовательно потребуется большое количество шумоглушителей.
В итоге мы получаем, сложную, дорогую и неэффектиную систему, под которую придется изменять архитектуру здания.
Что касается, применения системы VAV совместно с системой эжекционных доводчиков (балки). Данное техническое решение, является нецелесообразным с точки зрения правильной работы системы в комплексе. Т.к система эжекционных доводчиков (балки) работает на прямую с приточным воздухом, и если мы перекрываем системой VAV подачу воздуха в помещение, то холодопроизводительность балки резко падает. При открытие заслонки, в помещение, где присутствуют эжекционные доводчики, из-за инертности данной системы, мы не получим комфортную температуру за короткий промежуток времени (изменение температуры на 1-2 градуса займет 2-3 часа), т.к при подаче 100% приточного воздуха на балку, сработает датчик выпадения конденсата, который перекроет подачу свежего воздуха и холодопроизводительность балки падает в 2 раза.
Как итог, при применении системы VAV совместно с системой эжекционных доводчиков, мы получаем сложную систему, затраты на которые не оправдаются и не окупятся. Система, которая не будет выполнять основную функцию – это получение максимального комфорта в помещениях и энергосбережение. Т.е система VAV несовместима совместно с системой эжекционных доводчиков.
Система VAV может применяться только с доводчиками, которые не имеют инерции и имеют высокую эффективность по холодопроизводительности, то есть с системами Air Zone.
Однако, на объектах с протяженными и разветвленными системами воздуховодов система VAV не актуальна и не эффективна.
| Расход воздуха на систему VAV | 10 000 м 3/ч |
| Количество помещений | 40 |
| Расход на каждое помещение | 500 |
| Количество заслонок | Помещения:40 шт=Стоимость 1 шт=900€ |
| Количество сетевых заслонок | 4шт=Стоимость 1 шт=1 400 € |
| Контроллер | Стоимость 1 шт=5 000 € |
| Глушители | 4шт=Стоимость 1шт=200 € |
| Стоимость компонентов системы | 47400€ |
| Энергопотребление приточно-вытяжного агрегата включая оба вентилятора | на расходе воздуха 10 000 м 3/ч 7,3 кВт |
| При условии отключения 50% помещений | На расходе воздуха 5 000 м 3/ч 3,2 кВт |
| Экономия электричества составит кВт/ч | 4,1 кВт/ч |
| При стоимости 1кВт/ч =4,48 р | 4,48(стоимость кВт/ч) х 4,1 кВт х 225 дней х 24 часа= 112 412 рублей в год |
| При условии работы с 50% нагрузкой 70% времени в год экономия составит | 112 412/60= 1 873€ |
| При условии работы с 50% нагрузкой 50% времени в год экономия составит | 1 340€ в год |
| Минимальный срок окупаемости | 22,5 года при сроке службы 15 лет |
Выводы
- Применение технического решения ЭкоЭнергоВент для системы вентиляции, на базе приточно-вытяжных систем EXHAUSTO c РНП, позволит нам сделать инновационный, энергоэффективный объект не имеющий аналогов. Существенно сократить потребление энергоресурсов при строительстве и эксплуатации объекта. Данные системы оснащены современной, встроенной системой автоматизации, с возможностью интеграции в систему BMS, а также возможностью управления системы, через web-server из любой точки мира.
- Применение технического решения ЭкоЭнергоВент для системы кондиционирования, на базе системы чиллера и канальных фанкойлов R — AirZone , позволит достичь поставленные задачи: оперативное изменение и достижение комфортного микроклимата в помещениях. Данное техническое решение для заказчика, будет лучшим с точки зрения эстетики, технологии, комфорта, надежности, простоты обслуживания и вложенных инвестиций с дальнейшей окупаемости системы.
- Применение технического решения для системы кондиционирования на базе эжекционных доводчиков возможно, но не целесообразно. Затраты на данную систему, будут значительно выше, а эффективность значительно ниже. В конечном итоге заказчик рискует получить дорогостоящую систему, не способную выполнить поставленные задачи в области комфорта.
- Применение технического решения системы VAV совместно с системами вентиляции, для бизнес центров, также возможно, но технически и экономически не оправдано. Применение системы VAV на больших объектах, не оправдает вложенных инвестиций и не приведет к глобальной экономии энергоресурсов. Окупаемость данной системы составляет более 20 лет.
ВАЖНО!!! Применение эжекционных доводчиков совместно с системой VAV, как техническое решение для крупных бизнес центров, нерентабельно. Данные системы, могут работать совместно, но не будут выполнять свои основные функции и не окупят вложенные затраты.
